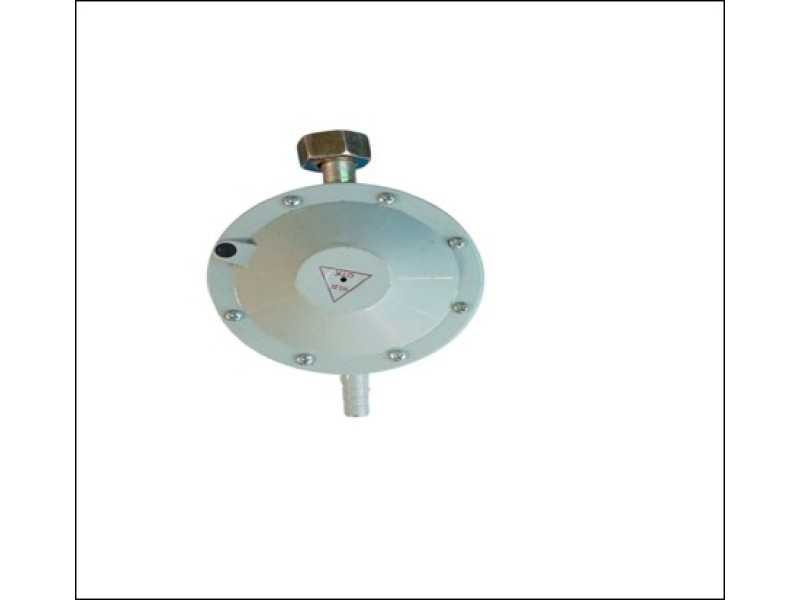

Редуктор для побутового газового балона SD Plus SD125G15, РДСГ 1-1.2-9504 (жаба)
• робоче середовище - газ вуглеводневий зріджений паливний
• робочий тиск на вході в регулятор – 0,07...1,6 МПа
• об'ємна витрата газу – не менше 1,2 м³/год.
• тиск на виході з регулятора – не менше 2000 Па, не більше 3600 Па
• робоча температура довкілля - -30...+45 °С
• діаметр штуцера виходу – 11 мм
• внутрішній діаметр накидної гайки - 21,8 мм (ліве різьблення)
• габарити виробу (±2 мм) – 155х102х48 мм
Регулятор тиску (ще наз. редуктор) РДСГ 1-1,2 призначений для зниження та автоматичного
підтримки тиску парів зрідженого газу в заданих межах, які надходять з балона до
споживачеві. Принцип роботи заснований на різниці тиску газу та тиску створюваного пружиною. Обидві сили
впливають на внутрішню мембрану. Якщо тиск газу з балона вищий за тиск пружини, то мембрана
згинається та пропускає газ із балона в камеру зниженого тиску.
За перших ознак несправності регулятора потрібно негайно перекрити подачу газу з балона і
усунути несправність, здійснивши ремонт або замінивши пристрій на новий.
